新品發布 | 聯訊儀器 S2017C: 硬件突破0.1 fA分辨率精密源表 助力光通信三大領域測試

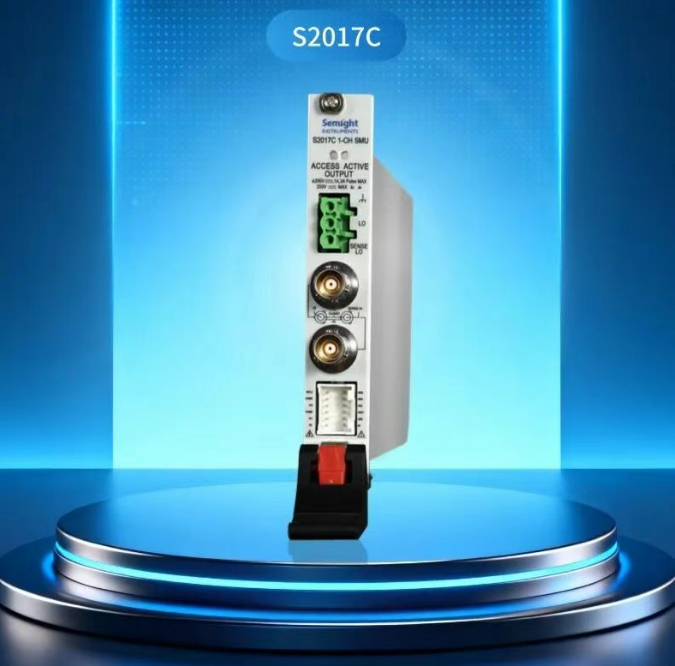

  ICC訊 在半導體、先進材料及生物電子等前沿領域，微弱電流的精確測量一直是評估器件性能與可靠性的關鍵。面對日益精細的科研與測試需求，聯訊儀器正式發布S2017C高精度源測量單元(SMU),以0.1 fA分辨率與 50 fA精度的卓越性能，重新定義低電流測量標準，助力科研與工業檢測邁向更高精度時代。

  

  1. 核心光電器件測試與表征光通信是源測量單元(SMU)最經典和核心的應用領域。光通信系統的基石是一系列實現光電信號相互轉換的器件，其電學性能(如驅動特性、響應度、線性度等)直接決定了系統的最終性能指標。SMU憑借其高精度、四象限輸出與測量能力，成為對這些器件進行靜態與動態電學特性分析不可或缺的工具。

  ? 激光二極管(LD)與發光二極管(LED)測試：精確測量其驅動電流與工作電壓(I-V特性)、閾值電流、斜率效率以及反向擊穿電壓等關鍵參數。

  ? 光電探測器(PD)與雪崩光電二極管(APD)測試：用于表征探測器的暗電流、響應度、線性動態范圍，以及APD的雪崩增益、最佳偏置電壓等。

  ? 光調制器(如馬赫-曾德爾調制器，MZM)測試：為其射頻電極與偏置電極提供精密電壓，測量其電容、半波電壓等關鍵電學參數，以評估調制效率與線性度。

  2. 集成光子芯片(PIC)與硅光芯片測試隨著硅光與混合集成技術的成熟，激光器、調制器、探測器、波導及控制單元被高度集成于單一芯片。在此背景下，SMU的角色從單一器件測試擴展為對復雜多功能芯片的系統化電學性能評估。

  ? 片上器件參數提?。簩π酒瑑?nèi)集成的各個功能單元(如光源、調制器、熱移相器、光電二極管等)進行獨立的電學端口測試，獲取其I-V特性、阻抗、開關比等本征參數，為芯片設計與建模提供關鍵數據。

  ? 功耗分析與評估：精確量化整個芯片或其特定功能模塊在不同工作模式下的靜態功耗(如偏置電流)與動態功耗(如調制驅動功耗)，對于低功耗芯片設計至關重要。

  ? 電學輔助的功能驗證：為芯片上的各類電學接口(如電極、焊盤)施加精確可控的偏置或驅動信號，并結合光學測量，驗證各部件及整體鏈路的光學功能是否按設計實現。

  3. 光電子子系統與模塊測試在光收發模塊(如SFP, QSFP-DD)的研發、生產及失效分析環節，SMU作為精密直流源與測量儀表發揮著重要作用。

  ? TOSA/ROSA子組件電學驗證：在發送光學子組件(TOSA)與接收光學子組件(ROSA)的封裝前后，對其核心器件(如激光器、探測器)進行基礎電學性能測試(如正向電壓、暗電流)，確保子組件電學接口正常。

  ? 故障診斷與失效分析：當模塊功能異?；蚴r(shí)，可利用SMU對模塊內部關鍵節點或器件引腳進行精密點測(如連續性測試、I-V曲線掃描)，快速定位開路、短路、接觸不良或器件性能劣化等故障根源，指導維修與工藝改進。

   S2017C:低漏電流測試的首選

   寬域輸出，精準覆蓋

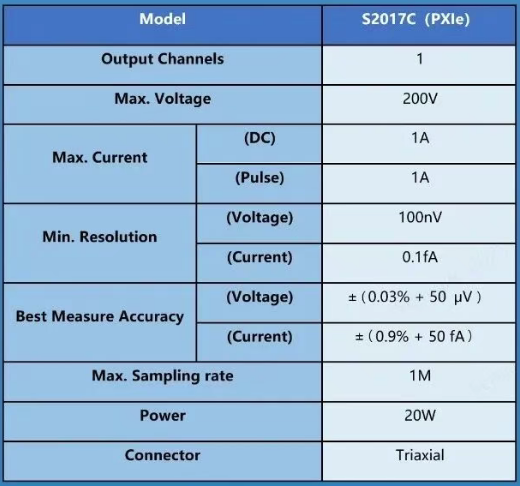

   S2017C支持±200 V±1 A寬動態范圍輸出，兼具直流與脈沖兩種模式，滿足多樣化測試場景。其在電壓與電流測量上分別實現±(0.03 %+50 μV)和±(0.9%+50 fA)的最佳精度，為高靈敏度測試提供可靠保障。

   核心參數

    全鏈路抑制漏電及干擾，專注微弱信號

    · 內置自動Guard技術：動態匹配高阻節點電壓，有效減少測試線路中的泄漏電流。

    · 三同軸屏蔽保護與智能濾波：采用三同軸結構結合先進濾波算法，顯著降低熱噪聲與電磁干擾。

    · 前置放大器保障：確保0.1 fA級別信號的穩定捕捉與還原。

    APFC動態調優

    支持自適應精密快速控制(APFC)技術，可根據負載智能調節輸出特性，實現亞毫秒級波形穩定，瞬態響應幾乎無延遲。

    模塊化集成，擴展靈活

    基于 PXle架構，支持多卡級聯與硬件同步觸發，單機箱最高可擴展17張 SMU卡，適用于自動化、多通道測試系統搭建，提供SCPI指令控制及C#、Python、C/C++、LabVIEW等多種編程接口，顯著降低系統集成復雜度。

    典型應用場景

    S2017C適用于一切需要對pA級以下電流進行精確測量的領域，包括但不限于：

    先進邏輯與存儲芯片的柵極漏電與關態電流測量。

    SiC、GaN等寬禁帶功率器件在高壓條件下的微小漏電評估。

    半導體器件研發

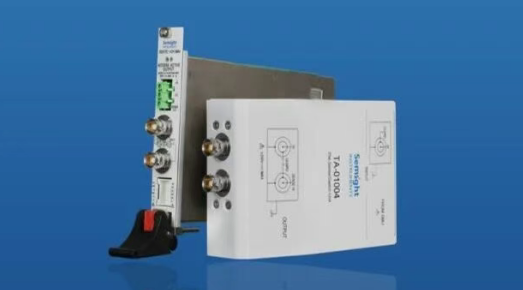

    *Pre-Sense/SwitchUnit(PSU)，與S2017C協同，實現分辨率達0.1fA的超低漏電流測量。

    新材料與器件表征

    二維材料(如石墨烯)、有機半導體、鈣鈦礦薄膜晶體管的載流子輸運行為分析。

    光電探測器、MEMS傳感器等的暗電流與噪聲基底測量。

    超低功耗與量子技術

    物聯網芯片、生物植入設備的待機功耗驗證。

    量子點、單電子器件等前沿方向的電學特性研究。

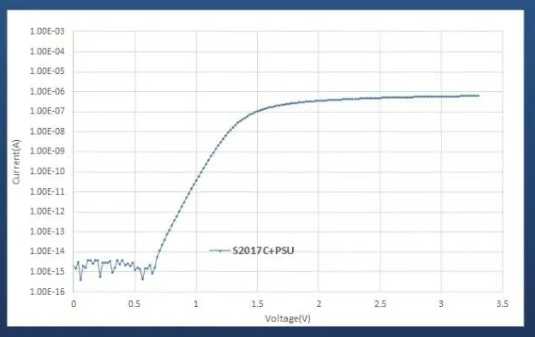

    使用S2017C配合相應附件，可快速、準確地獲取各類器件的IV特性曲線，為科研與工程提供可靠數據支撐。

    聯訊儀器，不止儀器

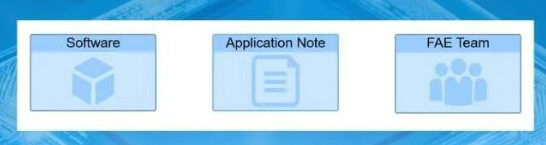

    我們深知，高精度儀器的使用離不開專業的支持。因此，聯訊儀器為您配套提供：

    即裝即用的測量軟件：內置常見半導體測試算法，大幅縮短準備時間。

    詳細應用指南：針對典型測量難點(如晶體管關態電流測量)，提供步驟清晰的實操方法與數據分析建議。

    專業技術支持團隊：經驗豐富的應用工程師全程協助，解答測量搭建與結果分析中的各類問題。

    結語

    聯訊儀器 S2017C 不僅是一款高精度 SMU,更是面向未來的微弱電流測量解決方案。無論是前沿科研，還是嚴苛的工業測試，它都將以出色的性能與可靠的穩定性，成為您實驗中值得信賴的伙伴。

    捕捉微弱信號，洞察細微變化一一S2017C，為精密測量而生。

    關于聯訊

    作為國內高端測試儀器與設備供應商，聯訊聚焦高速通信、光芯片及半導體晶圓芯片測試領域，已形成“儀器+設備+解決方案”的完整生態。其產品矩陣包括：

    高速測試儀表：采樣示波器、時鐘恢復單元、誤碼儀、波長計、精密源表等

    光芯片測試設備：激光器CoC老化、裸芯片測試、硅光晶圓測試系統等

    半導體測試設備：SiC晶圓老化、SiC裸芯片KGD測試分選、WAT晶圓參數測試系統

    行業解決方案：1.6T光互連測試方案等，全面滿足客戶多元化需求。
